QDSL 縱向撕裂開關

概述

在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形成一個閉合的回路,當物體或撕裂的皮帶懸吊下來,掃落一條或兩條線繩時即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出即使自銷手柄往下按使機內的凸輪軸復位待開機。

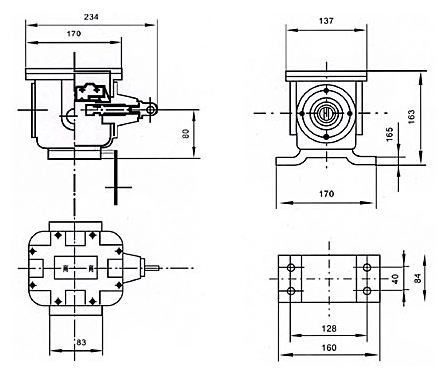

外形尺寸

參數

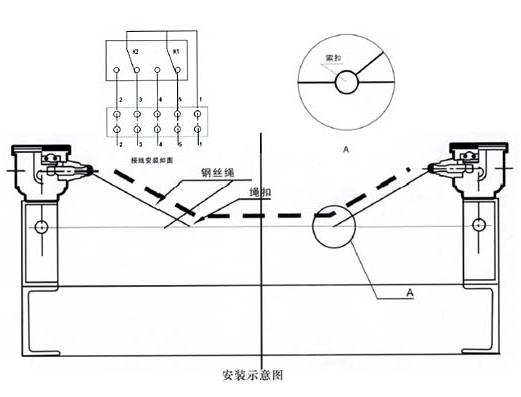

安裝示意圖
